€ 9800

Invia richiesta

✖

Invia Richiesta

venditore:

indirizzo:


[email protected]
Via Caduti per la libert� 4/D Monte san pietro � BOLOGNA

dati annuncio
data: 13/10/19

Contatti
telefono 1: 0516722411
telefono 2: 3388845445

Quando telefoni dì che hai visto l'annuncio su emacchinari e fornisci il numero dell'annuncio Emacchinari 168699

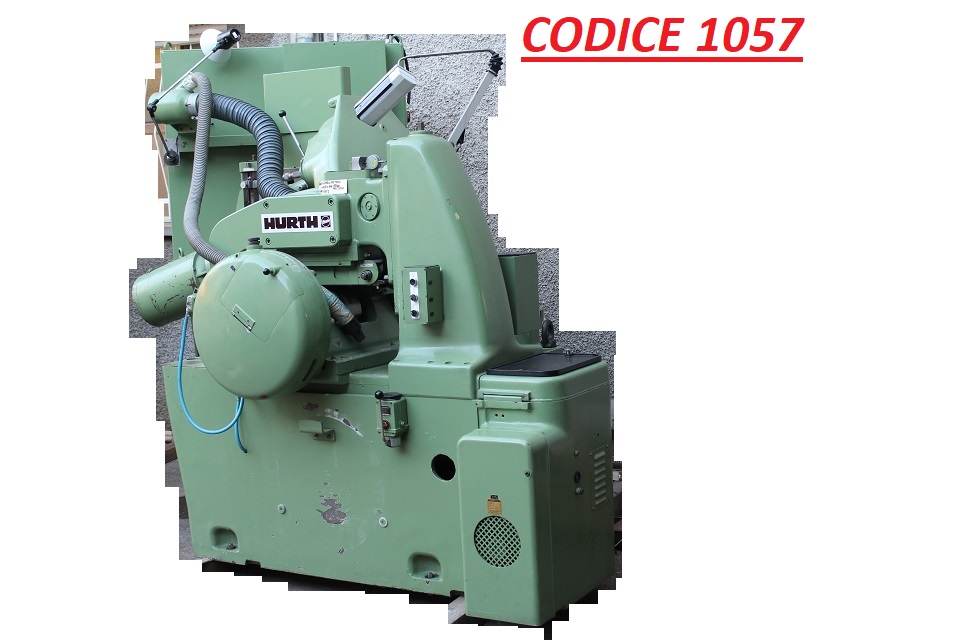

Descrizione: CODICE 1057 RETTIFICA PER INGRANAGGI HU
Modello: SRS400; Matricola: 21700; Dati ambiente di lavoro Corsa della slitta a creatore(Asse X): massimo 170 mm; Spostabilit� della slitta a creatore(Asse X):massimo 60 mm; Diametro del settore a nastro: minimo/massimo 73/320 mm; Spostamento verticale testa mandrino portamola(direzione Y) : 240 mm; Orientamento verticale testa mandrino portamola(D)=angolo d�impegno mola aSE ��������5� fino a 24�; Orientamento orizzontale testa mandrino portamola(B)=angolo d�inclinazione mola βs=� 35�; Spostamento del mandrino portamola(direzione Z): massimo 27 mm; Mola Diametro esterno mola: minimo/massimo 650/762 mm; Attrezzo ravvivatore mola Lunghezza del movimento automatico slitta ravv.:massimo 40 mm; Spostabilit� della slitta ravvivatore:massimo 65 mm; Velocit� di ravvivamento:per rett. di sgrossatura: 1 m/min.; Velocit� di ravvivamento:per rett. di finitura: 0.5 m/min.; Pezzo Diametro di fondo del pezzo(df): minimo/massimo 64/320 mm; Passo del pezzo(modulo m): minimo/massimo 1-12 mm; Larghezza pezzo b: massima: 60 mm; Numero denti z: minimo/massimo: 13/240 mm; Ingombri e Peso Ingombro a sportelli chiusi(LarghezzaxProfondit�xAltezza):ca. 2.400 x 2800 x 2300 mm; Peso ca Netto: 5.200 Kg; Numero di giri ed avanzamenti Numero giri della mola per rettificare,di continuo di l/min 400 fino a 900 ; Numero giri della mola per ravvivare,di continuo di l/min 150 fino a 900; Velocit� di corsa della slitta a creatore: l/min 7.5-10-15-20-30-40; Fabbisogno mezzi d�esercizio Olio per macchine pesante: (49 mm�/s/50�C) ca litri 6.5; Olio per macchine extra-pesante: (91 mm�/s/50�C) ca litri 0.5; Attrezzatura Elettrica Tensione di esercizio:380 V; Tensione di comando: 220(110)V; Frequenza: 50 Hz; Potenza necessaria(con comando)ca.: 2.6 kW; Potenza assorbita: 5 kVA; Motori per kW l/min Azionamento mola:(m502)�..0.6 fino a 1.2 150 fino a 900 Spostamento slitta a creatore:(m101)��0.22/0.37/0.55 750 /1500/3000; Ravvivatore:(m104)��.0.55/0.75 1500/3000; DATI TECNICI PER ESECUZIONI SPECIALI DI SERIE Impianto di acqua refrigerante per rettifica a umido Fabbisogno di refrigerante(acqua + protettore antiruggine):�. ca. litri 70; Motore per la pompa alimentazione: kW 0.15 l/min 3000; Impianto captazione polvere Motore per l�impianto captazione polvere:��. kW 1.5 l/min 3000; Slitta a creatore per diametro di fondo fino a 50 mm min. Diametro di fondo del pezzo: minimo 50 mm; Corsa della slitta a creatore(direzione X): massimo 140 mm; Modulo del pezzo: minimo: 0.6 mm; Anno di costruzione: 1976; Manuale d�uso e istruzione; + Accessori di corredo; Via Caduti per la libert� 4/D Monte san pietro � BOLOGNA CODICE 1057 RETTIFICA PER INGRANAGGI HU Usati CODICE 1057 Prezzo RETTIFICA PER INGRANAGGI Usati BOLOGNA CODICE RETTIFICA PER Usato


Clicca l'immagine per ingrandirla


Clicca l'immagine per ingrandirla
